Schallmessung nicht bestanden?
Die akustische Kamera zeigt, woran es liegt
Herkömmliche Schallmessungen können die Einhaltung von Zielwerten zuverlässig überprüfen. Werden die Zielwerte nicht erreicht, bleibt jedoch die entscheidende Frage: Wo genau entsteht die relevante Schallquelle oder über welche Stelle wird der Schall übertragen?
Mit einer akustischen Kamera lassen sich Schallquellen und akustische Schwachstellen gezielt lokalisieren und visuell darstellen. Die akustische Bildgebung macht dabei sichtbar, wo Schall entsteht oder in einen anderen Bereich übertragen wird. So können Ursachen schneller eingegrenzt, Sanierungsmaßnahmen gezielter geplant und deren Wirksamkeit überprüft werden.
Die akustische Kamera kann sowohl in Innenräumen als auch im Außenbereich eingesetzt werden. Dabei ermöglicht der abgedeckte Messbereich von 250 Hz bis 10 kHz auch Untersuchung in Frequenzbereichen, die für viele bauakustische Fragestellungen relevant sind.
Von der Schallmessung zur gezielten Ursachenanalyse
Was kann untersucht werden?
- Wo befindet sich eine relevante Schallleckage?
- Durch welchen Bauteilanschluss wird Schall übertragen?
- Welche Stelle einer Wand, Decke oder Fassade ist besonders auffällig?
- Dringt Schall über Fenster, Türen oder Installationsdurchführungen ein?
- Welche technischen Anlagen oder Gebäudebereiche verursachen die maßgebliche Schallemission?
- Welche Maßnahmen können die Schallübertragung voraussichtlich reduzieren?
- Wie wirksam war eine bereits durchgeführte Sanierung?
So unterstützen wir Sie
Ablauf unserer Schallanalyse
Gemeinsam wird festgelegt, welche Räume, Bauteile, Gebäudeseiten oder technischen Anlagen untersucht werden sollen. Dabei werden vorhandene Schallmessungen, Beschwerden, Planungsunterlagen oder Hinweise auf mögliche Schwachstellen berücksichtigt.

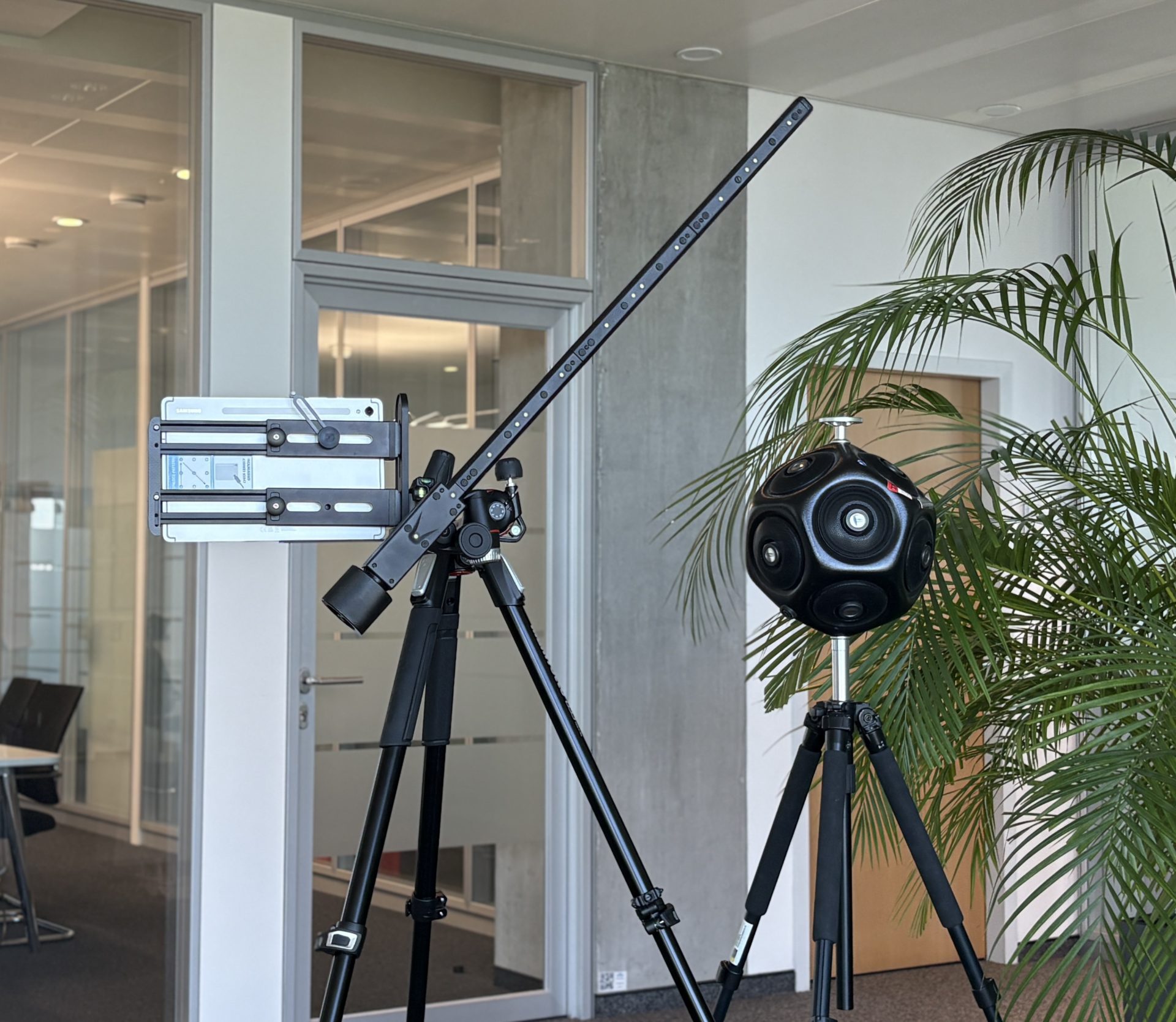

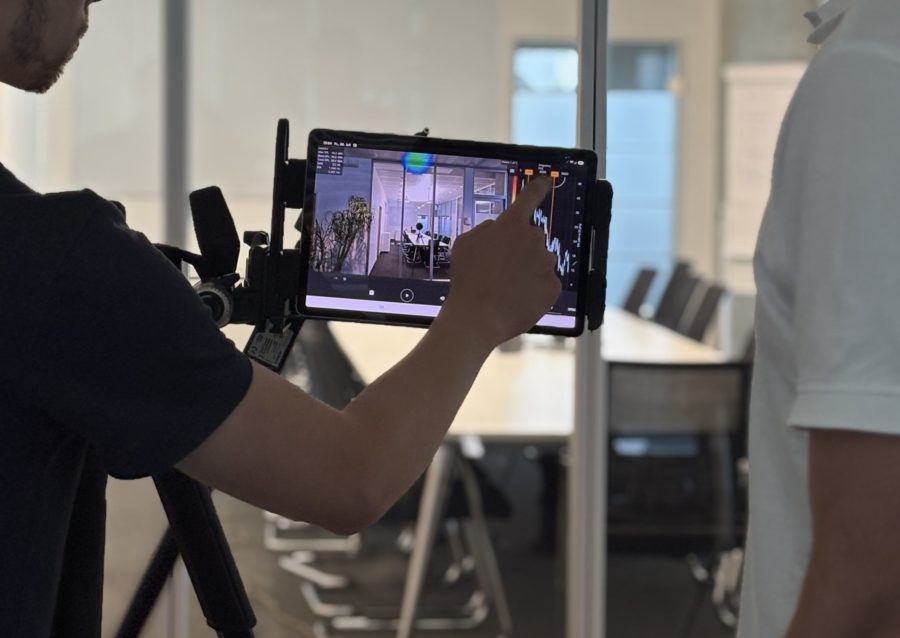

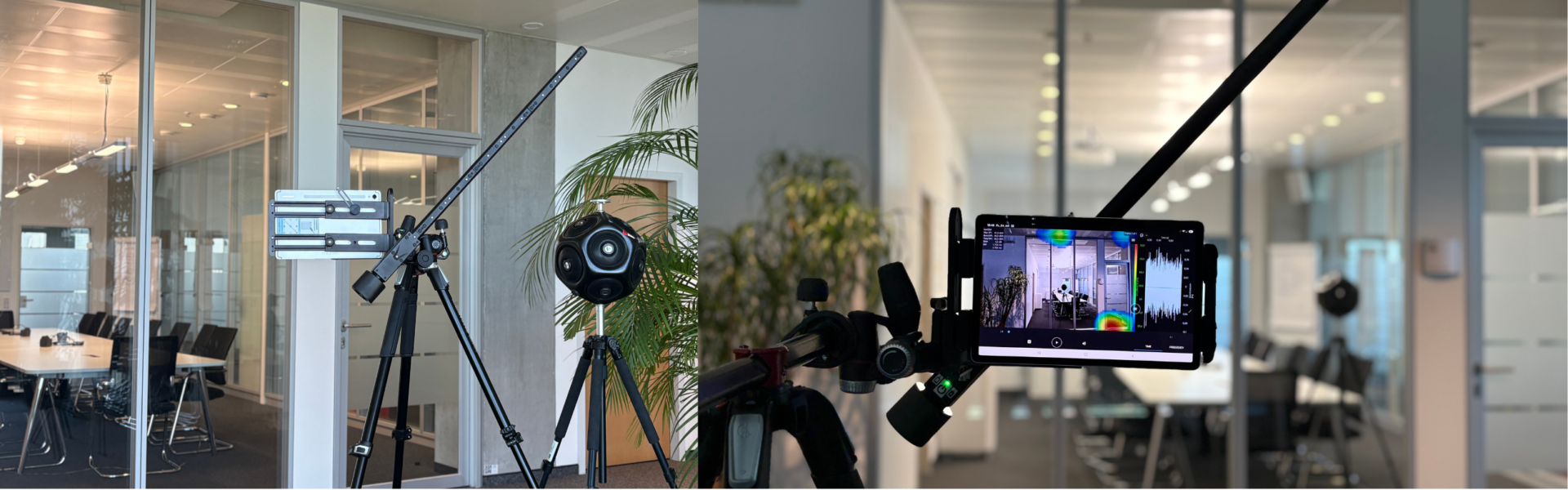

Die akustische Kamera wird auf den festgelegten Untersuchungsbereich ausgerichtet. Bei Untersuchungen zwischen Räumen wird je nach Fragestellung ein Lautsprecher oder ein Norm-Hammerwerk zur Schallanregung im angrenzenden Raum aufgestellt.

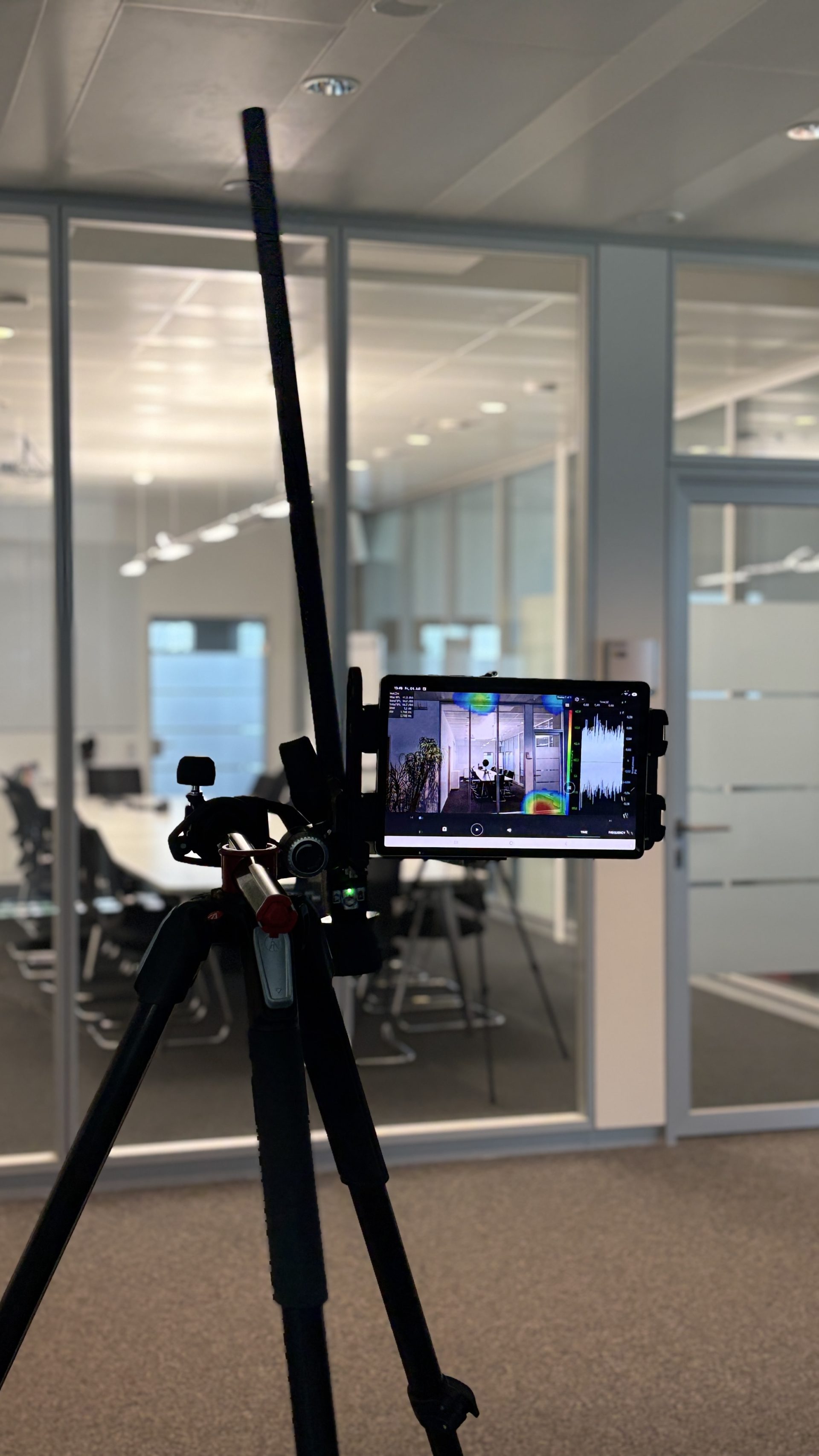

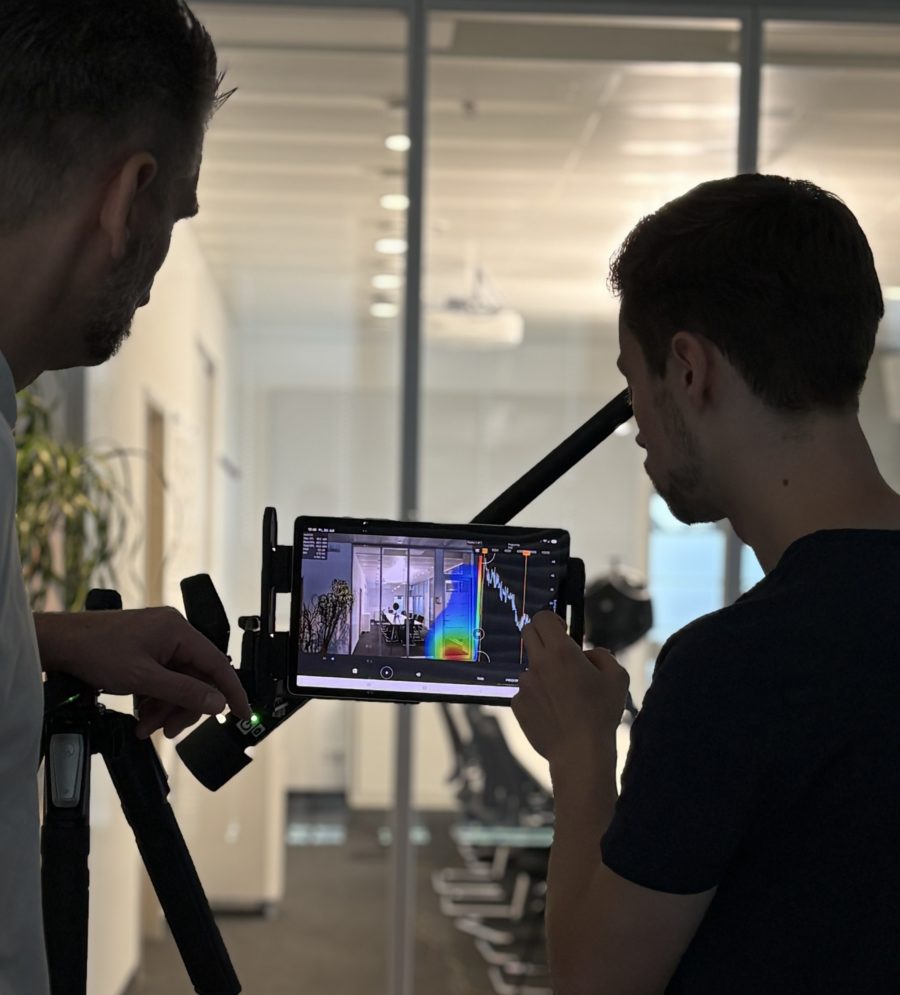

Während der Messung macht die akustische Kamera schallübertragende Bereiche an Bauteilen und Anschlüssen direkt sichtbar. Bei Untersuchungen technischer Anlagen können maßgebliche Schallquellen und Emissionsbereiche lokalisiert werden.

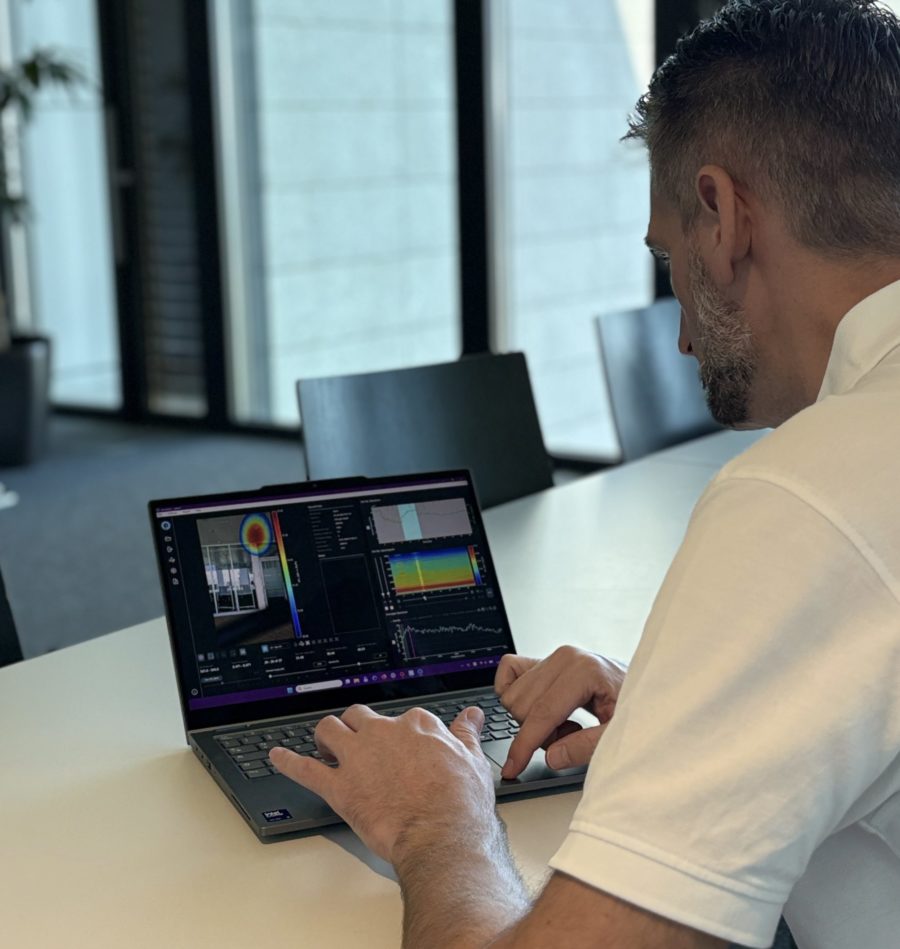

Die Messergebnisse werden hinsichtlich der maßgeblichen Schallquellen, Reflexionen und Übertragungswege ausgewertet. So lassen sich die Ursachen auffälliger Schallübertragungen oder Schallemissionen gezielt eingrenzen.
Auf Basis der Messergebnisse werden konkrete Möglichkeiten zur Schallreduzierung aufgezeigt. Je nach Fragestellung kann zusätzlich abgeschätzt werden, welche Wirkung mit den jeweiligen Maßnahmen voraussichtlich erreicht werden kann.
Die Ergebnisse werden gemeinsam mit den relevanten Akustikbildern und empfohlenen Maßnahmen in einem Messbericht dokumentiert. So entsteht eine nachvollziehbare Grundlage für die Planung und Umsetzung gezielter Verbesserungsmaßnahmen.
Nach der Umsetzung empfohlener Maßnahmen kann deren Wirksamkeit durch eine ergänzende Messung überprüft und dokumentiert werden.
Anwendung im Innenbereich

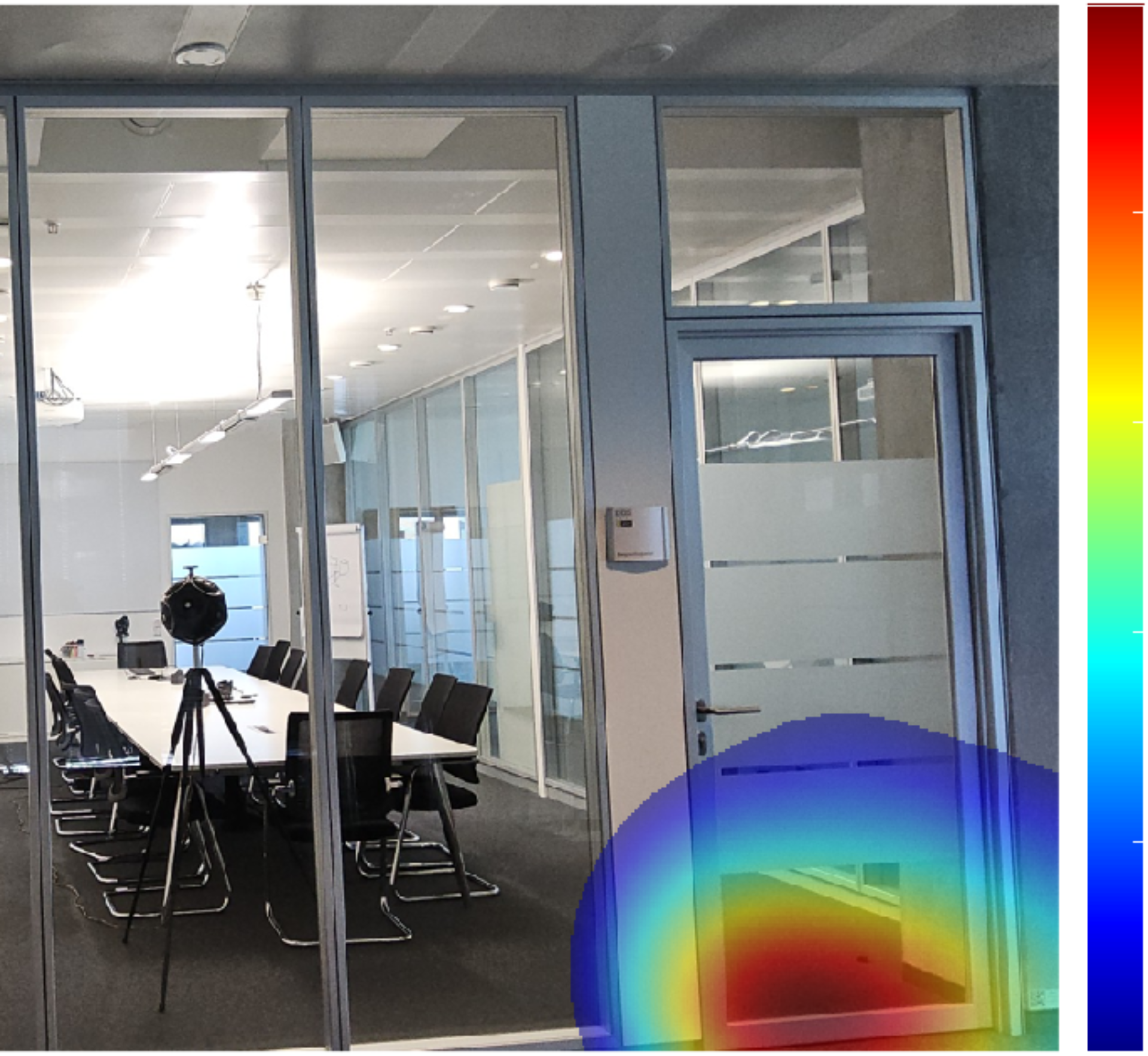

Schalltransmission zwischen Räumen

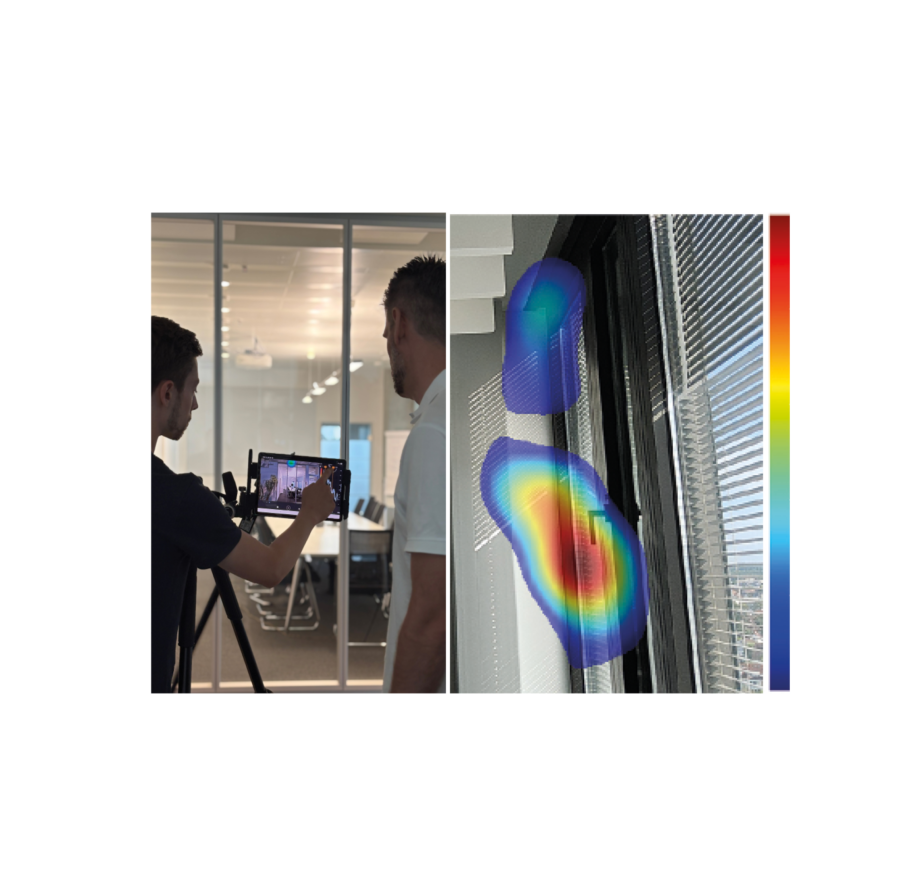

Bei auffälligen Luft- oder Trittschallwerten ist die Ursache nicht immer mit bloßem Auge erkennbar. Die akustische Kamera visualisiert auffällige Schallübertragungen und erleichtert die Suche nach Leckagen und Schallbrücken.
Mögliche Ursachen
• Undichte Bauteilanschlüsse
• Schwachstellen an Türen und Fenstern
• Kabel- und Rohrdurchführungen
• Fehlende oder unzureichende Dämmung
Ihr Vorteil
Ursachen gezielt finden statt aufwendig suchen.
Die bildgestützte Lokalisierung schafft eine nachvollziehbare Grundlage für gezielte Nachbesserungen und die anschließende Qualitätssicherung.

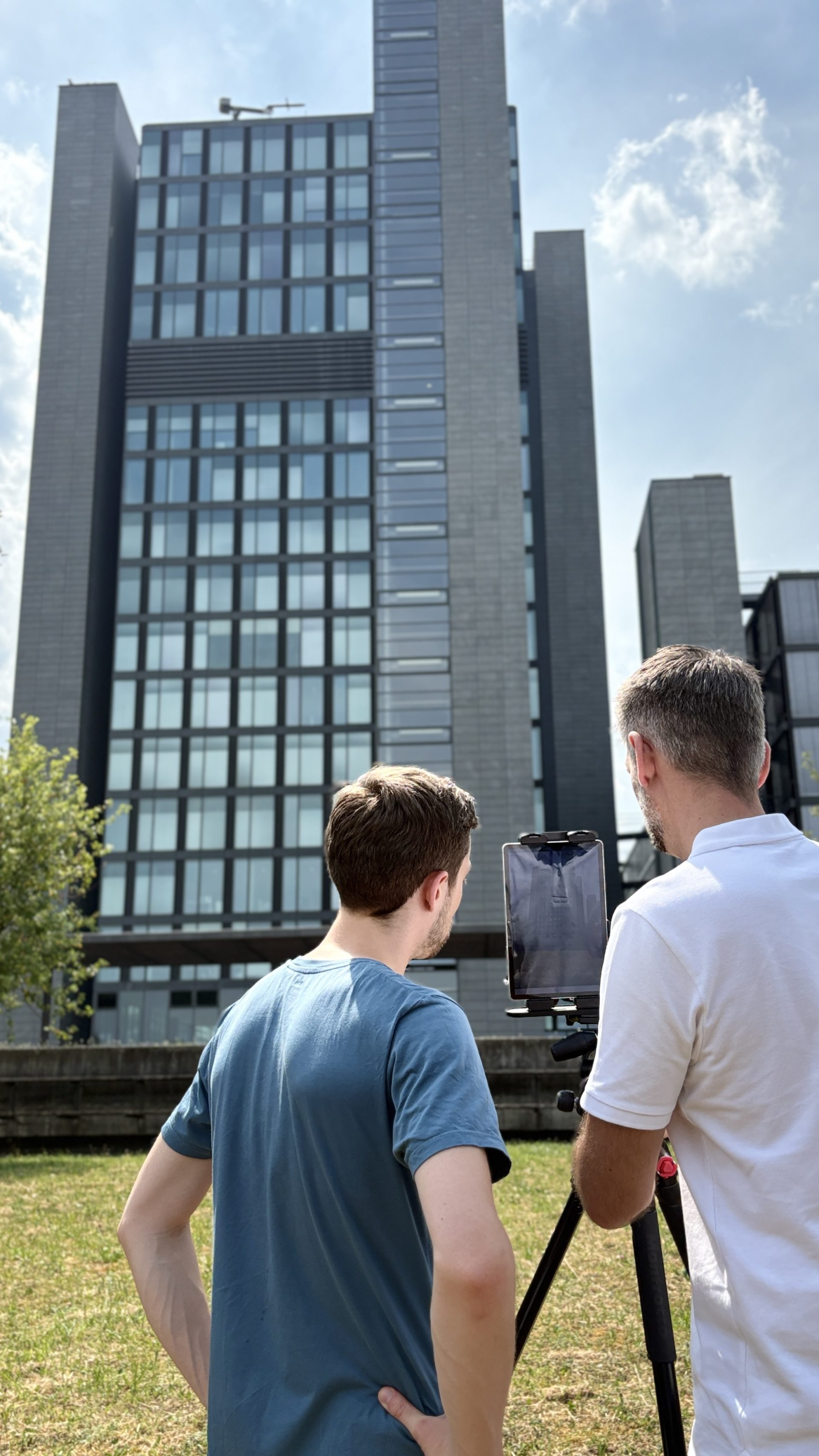

Anwendung im Außenbereich
Immissionsschutz

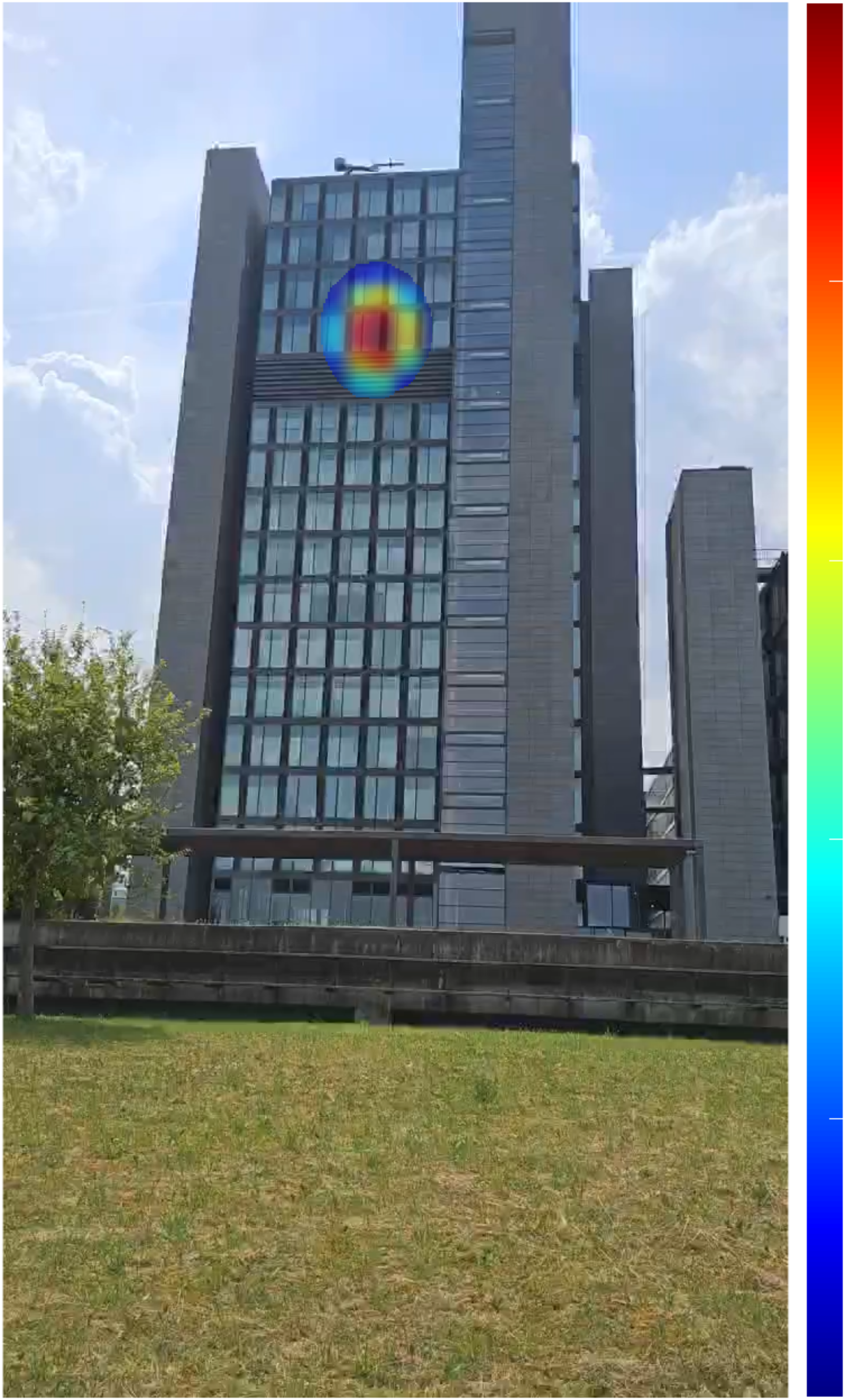

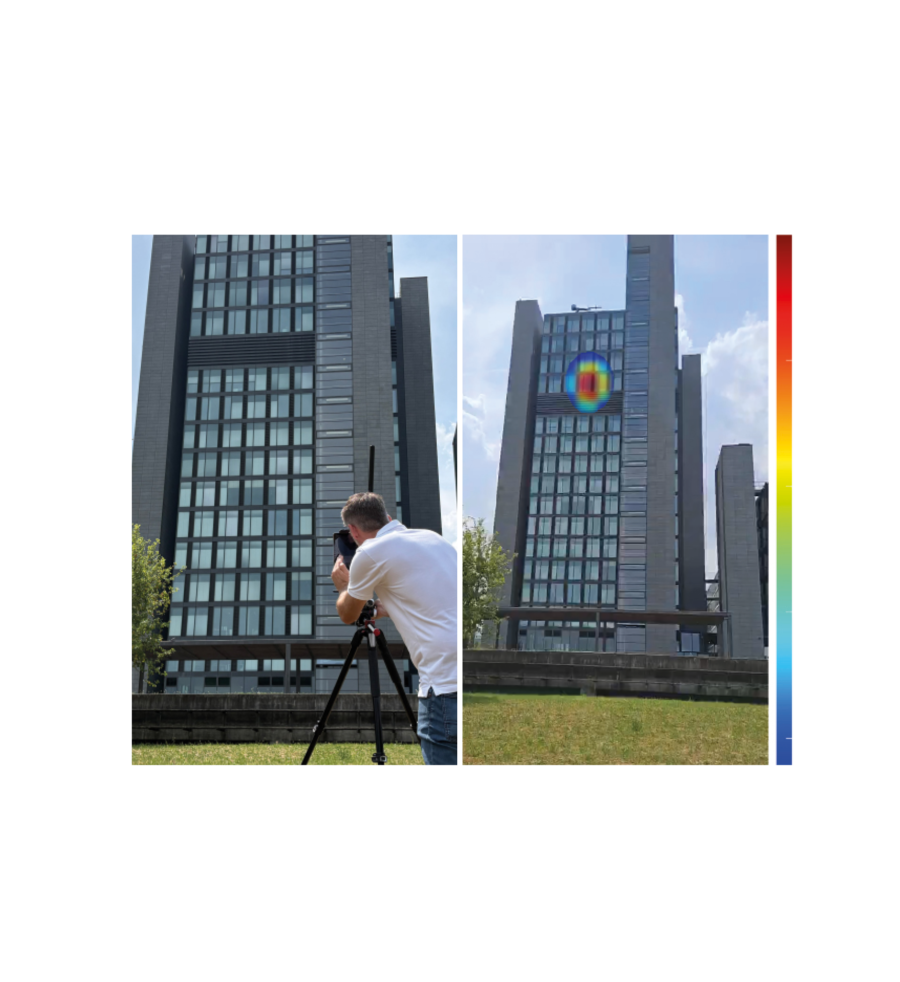

Mit der akustischen Kamera lassen sich relevante Schallquellen im Außenbereich bildgestützt lokalisieren - beispielsweise an Fassaden, Fenstern, Lüftungsöffnungen oder technischen Anlagen.
Typische Anwendungen
• Lokalisierung auffälliger Schallquellen
• Identifikation der für den Immissionsort maßgebenden Emissionsbereiche
• Untersuchung von Fassaden und technischen Anlagen
• Messungen aus verschiedenen Perspektiven zur
eindeutigen Zuordnung
Konkrete Ursache statt aufwendiger Suche
Statt große Gebäudebereiche aufwendig zu untersuchen, können relevante Schallquellen gezielt eingegrenzt werden. So lassen sich geeignete Schallminderungsmaßnahmen dort planen, wo sie tatsächlich wirksam sind.
Sie möchten eine Schallquelle gezielt lokalisieren?
Ob Luft- oder Trittschallprobleme, Beschwerden über Außenlärm oder die Kontrolle einer bereits durchgeführten Nachbesserung: Wir unterstützen Sie!
